### Описание оборудования лаборатории Интернета вещей <a name="50"></a>
Датчик | Краткое описание | Варианты применения | Ссылка на документацию | Картинка
------------ | ------------- | ------------- | ------------- | -------------
Датчик газа|Датчик определяет присутствие сжиженного нефтяного газа, природного газа, газа в угольных пластах|Детектор утечки газа|https://www.waveshare.com/wiki/MQ-5_Gas_Sensor|
Датчик цвета|Датчик обнаруживает статический свет,позволяет распознать оттенок цвета объекта, расположенного перед ним или цвет окружающего освещения.|Сортировка по цвету, зондирование окружающего света и калибровка, чтение тест ленты, подбор цветов.|https://www.waveshare.com/wiki/Color_Sensor|
Датчик пламени|Датчик пламени позволяет фиксировать наличие пламени или другого источника световых волн длиной 760 – 1100 нм в прямой видимости перед собой. |Детектор пожара, противопожарные роботы, пожарная сигнализация.|https://www.waveshare.com/wiki/Flame_Sensor|
Датчик Холла|Датчик позволяет определить факт приближения магнита к датчику и определить полюса магнита.|В смартфонах и планшетах применяется для использования обложек типа Smart Cover – позволяет отключать экран при приближении к нему встроенного в обложку магнита.|https://www.waveshare.com/wiki/Hall_Sensor|
Датчик ИК отражающий|Датчик испускает инфракрасный сигнал и затем ловит отражение этого инфракрасного сигнала от поверхности.|Счетчик трубопровода, отслеживание пути, обнаружение препятствий.|https://www.waveshare.com/wiki/Infrared_Reflective_Sensor|
Датчик лазерный|Датчик позволяет обнаруживать объекты на расстоянии до 4-5 метров от места установки датчика.|Обнаружение препятствий и уклонение от них на роботах и автомобилях, в качестве элемента счетчика готовых изделий на конвейере.|https://www.waveshare.com/wiki/Laser_Sensor|
Датчик влажности|Датчик определяет влажность земли, в которую он погружен.|Применяется в автоматических системах полива и системах обнаружения влаги. |https://www.waveshare.com/wiki/Moisture_Sensor|
Датчик вращения|Датчик позволяет оценить возможности установленного энкодера для определения направления движения его оси, угла поворота и количества оборотов.|Позиционирование в индустриальных системах управления.|https://www.waveshare.com/wiki/Rotation_Sensor|
Датчик звука|Датчик предназначен для обнаружения интенсивность звука в окружающей среде.|Голосовой выключатель|https://www.waveshare.com/wiki/Sound_Sensor|
Датчик температуры и влажности|Датчик измеряет температуру и влажность окружающего воздуха.|На метеостанциях, в качестве контроллера влажности.|https://www.waveshare.com/wiki/Temperature-Humidity_Sensor|
Датчик наклона|Датчик предназначен для определения наклона или вибрации объекта, на котором установлена плата датчика.|Детекторы встряски, охранные сигнализации, умный автомобиль.|https://www.waveshare.com/wiki/Tilt_Sensor|
Датчик УФ|Датчик предназначен для исследования спектра излучения в диапазоне волн 200...370 нм.|Тестирование ультрафиолетового излучения, бактерицидные лампы и др.|https://www.waveshare.com/wiki/UV_Sensor|
Датчик уровня жидкости|Датчик предназначен для детектирования уровня жидкости. Результаты - в виде изменения сопротивления, которое соответствует расстоянию от верха датчика до поверхности жидкости. Сопротивление обратно пропорционально высоте столба жидкости.| Датчик уровня воды, датчик утечки воды.|https://www.waveshare.com/wiki/Liquid_Level_Sensor|
Датчик угла поворота|Датчик определяет значение угла, на который он повернут.|Контроль положения вращающихся механизмов, управление двигателями, контроль натяжения, робототехника.|https://www.seeedstudio.com/wiki/Grove_-_Rotary_Angle_Sensor|
Датчик температуры|Датчик измеряет температуру окружающей среды.|Контроль состояния оборудования.|https://www.seeedstudio.com/wiki/Grove_-_Temperature_Sensor|
Датчик света|Датчик используется для обнаружения света окружающей среды и определения его интенсивности.|Система автоматического включения/выключения света в зависимости от освещенности и др.|https://www.seeedstudio.com/wiki/Grove_-_Light_Sensor|
Датчик, сочетающий в себе гироскоп, акселерометр, магнетометр и барометр.|Датчик отслеживает движение и атмосферное давление.|Системы навигации, шагомеры, определение положения в пространстве и т. д.|https://www.seeedstudio.com/wiki/Grove_-_IMU_10DOF|
Приемник + передатчик 433МГц для Arduino проектов|Набор для беспроводной связи на частоте 433МГц, включает в себя модуль передатчика и модуль приемника. Конфигурация антенны позволяет прим/передачу в помещение на расстояние до 40 метров, на улице около 100 метров.|Для реализации дистанционного управления роботами, устройств автоматизации. |https://www.seeedstudio.com/wiki/Grove_-_433MHz_Simple_RF_link_kit|
Модуль Wi-Fi|WiFi модуль на базе чипа ESP8266 для Arduino проектов.|Медицинское обслуживание, умные дома, автоматизация зданий.|https://www.seeedstudio.com/depot/WT8266S1-FCCCERoHS-WiFi-Module-based-on-ESP8266-p-2521.html|
Ультразвуковой приемопередатчик|Ультразвуковой датчик для измерения расстояния и обнаружения предметов в диапазоне от 2 сантиметров до 4метров. |Проектирование и строительство зданий, возможность замерять пройденное расстояние.|https://www.micropik.com/PDF/HCSR04.pdf|
Монитор воздуха (датчик пыли)|Обнаруживает частицы диаметром более 0.8мкм, в том числе сигаретный дым. |Датчики этого типа широко применяются в качестве детекторов PM2.5 частиц, воздухоочистителях, кондиционерах, мониторах воздуха и т.д|https://www.waveshare.com/wiki/Dust_Sensor|
Цифровой датчик температуры и влажности|Датчик измеряет температуру и влажность окружающего воздуха.|Автоматизированная теплица, умный дом.|https://files.amperka.ru/datasheets/dht11.pdf|

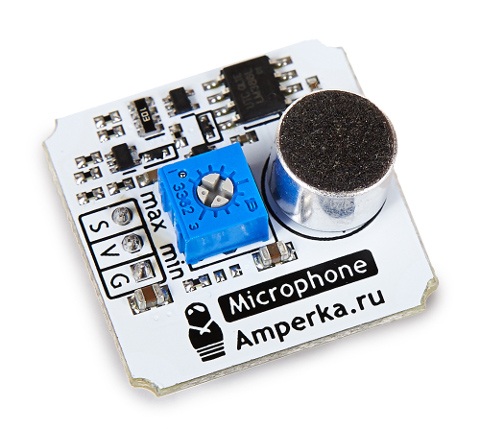

Датчик шума аналоговый|Датчик выдаёт аналоговый сигнал в диапазоне 0-5 В. Выходное напряжение пропорционально средней шумности за последние несколько сотен миллисекунд.|Датчик можно использовать для разработки замка, открываемого кодовым стуком, изучения качества шумоизоляции, в охранных системах, или чтобы измерить интенсивность аплодисментов после вашего выступления.|https://wiki.amperka.ru/%D0%BF%D1%80%D0%BE%D0%B4%D1%83%D0%BA%D1%82%D1%8B:troyka:sound-loudness-sensor|
Датчик влажности почвы|Датчик определяет влажность земли, в которую он погружен.|Применяется в автоматических системах полива и системах обнаружения влаги. |https://amperka.ru/product/soil-moisture-sensor|
Пьезо датчик вибрации|Пьезоэлектрический датчик удара (вибрации) с кабелем и резистором нагрузки.|Контроль состояния оборудования.|https://www.olimex.com/Products/Breadboarding/PIEZZO-KNOCK/|
Плата датчика ультразвукового сонара|Ультразвуковой датчик для обнаружения предметов в диапазоне от 3 сантиметров до 4метров.|Системы скрытого обнаружения; робототехника; дальномеры.|https://www.seeedstudio.com/wiki/Grove_-_Ultrasonic_Ranger|
Программируемый контроллер на основе МК ATmega328 + Grove интерфейс|Seeeduino Lotus это плата сочетающая в себе программируемый контролер Seeeduino на базе микроконтроллера ATmega328 и плату Base Shield для подключения датчиков серии Grove. |Аналог Arduino UNO|https://www.seeedstudio.com/wiki/Seeeduino_Lotus_v1.0|
Приемник + передатчик 433МГц |Набор для беспроводной связи на частоте 433МГц, включает в себя модуль передатчика и модуль приемника. Конфигурация антенны позволяет прим/передачу в помещение на расстояние до 40 метров, на улице около 100 метров.|Дистанционное управление роботами, устройства автоматизации.|https://www.seeedstudio.com/wiki/Grove_-_433MHz_Simple_RF_link_kit|
Пассивный зуммер KY-006|Модуль с пассивным динамиком-пищалкой создает различные шумы основанные на различной частоте ввода / вывода.|Модуль широко используемые в компьютерах , принтерах, сигнализациях, электронных игрушках, автомобильном электронном оборудовании, телефонах, таймерах и других звуковых электронных устройствах.|https://learn.linksprite.com/arduino/sensors-kit-for-arduino/ky006-buzzer-module/|
Активный зуммер KY-012|Модуль зуммер пищалки звука, акустический датчик звуковой сигнала активный для ардуино Arduino Buzzer KY-012|Модуль активного звукового излучателя работает при напряжение 5 В. Совместим с ПК, принтерами, аудио системами автомобилей DIY.|https://tkkrlab.nl/wiki/Arduino_KY-012_Active_buzzer_module|
Двухцветный светодиод KY-029|KY-029 Yin Yi модуль с 2-х цветным светодиодом с общим катодом (зеленый и красный) 3MM На плате распаян резистор и зачем-то smd светодиод подключение через токоограничительные резисторы|Индикация|https://tkkrlab.nl/wiki/Arduino_KY-029_Yin_Yi_2-color_LED_module_3MM|
Трехцветный светодиод KY-011|на плате распаян резистор и зачем-то smd светодиод подключение через токоограничительные резисторы|Индикация|https://tkkrlab.nl/wiki/Arduino_KY-011_2-color_LED_module|
Трехцветный светодиод KY-009|Четыре вывода R,G,B и GND.Работаем как с обычными диодами, регулируя напряжения на каждом субпикселе получим нужный цвет пикселя.|Индикация|https://tkkrlab.nl/wiki/Arduino_KY-009_3-color_full-color_LED_SMD_modules|
Трехцветный светодиод KY-016|содержит RGB светодиод с 3-мя входами, что позволяет получать нужный цвет излучения с помощью подачи нужного напряжения на входы. Светодиод имеет общий катод. Ограничительные резисторы установлены на плате.|Индикация|https://tkkrlab.nl/wiki/Arduino_KY-016_3-color_LED_module|
Семицветный светодиод KY-034|Автоматический модуль мерцающего света для ардуино KY-034 датчик arduino 7 color flash|Индикация|https://tkkrlab.nl/wiki/Arduino_KY-034_Automatic_flashing_colorful_LED_module|
Датчик удара KY-031|Датчик детонации модуль и цифровой интерфейс, встроенный светодиодные сборки| Интерфейс поставляется с цифровой светодиод, датчик детонации. При определении удара светодиод мигает.|https://tkkrlab.nl/wiki/Arduino_KY-031_Sensor_module|
Вибровыключатель KY-002|Внутри модуля два шарика, при вибрации шарики прыгают по трубке, контакт размыкается. На плате уже распаян подтягивающий резистор для включения напрямую на цифровую ногу Arduino|Работает как обыкновенная кнопка|https://tkkrlab.nl/wiki/Arduino_KY-002_Vibration_switch_module|
Фоторезистор KY-018|При отсутствии света сопротивление фоторезистора большое и доходит до 1 мОм, а при его освещении падает до нескольких Ом. между «S» и 5 В впаян резистор 10 кОм, что вместе с самим фоторезистором образует делитель напряжения, который удобно подключить к аналоговому входу Arduino.|фоторезистор (датчик освещенности), который применяется для измерения интенсивности света или определения его наличия/отсутствия|https://tkkrlab.nl/wiki/Arduino_KY-018_Photo_resistor_module|
Фоторезистор-выключатель KY-010|На выходе либо 1 либо ноль. Резисторы распаяны на плате|Датчик состоит из светодиода и фототранзистора. |https://tkkrlab.nl/wiki/Arduino_KY-010_Optical_broken_module|
Кнопка KY-004|Нормально разомкнутая. На плате уже присутствует подтягивающий резистор, поэтому подключаем по трехточной схеме. ||https://tkkrlab.nl/wiki/Arduino_KY-004_Key_switch_module|
Датчик наклона KY-020|переключатель срабатывающий от наклона модуля, имеющий цифровой интерфейс.| При наклоне датчика в одну сторону контакты “-” и “S” замыкаются, при наклоне в другую размыкаются. Модуль позволяет определять только 2 положения и не измеряет угол наклона. Между контактами “ 5В” и “S” впаян резистор 10 кОм.|https://tkkrlab.nl/wiki/Arduino_KY-004_Key_switch_module|
Датчик наклона KY-017|Ртутный. На плате присутствуют помимо датчика резистор и светодиод|Работаем как с обычной кнопкой|https://tkkrlab.nl/wiki/Arduino_KY-017_Mercury_open_optical_module|
Датчик инфракрасного излучения KY-005|На плате распаян резистор из расчета питающего напряжения 5V. |Работать как с обычным светодиодом|https://tkkrlab.nl/wiki/Arduino_KY-005_Infrared_emission_sensor_module|
Инфракрасный датчик KY-022|На плате имеется светодиод с токоограничивающим резистором 1 кОм, которые включены между контактами 5 и “S”.|Модуль предназначен для приема данных по инфракрасному каналу от пультов управления. |https://tkkrlab.nl/wiki/Arduino_KY-022_Infrared_sensor_receiver_module|
Датчик температуры KY-013|На выходе – напряжение, пропорциональное температуре. На плате термистор и резистор делителя. Сенсор - NTC термистор измеряет: -55°C / 125°C; точность: / — 0.5°C|Измеряет температуры|https://tkkrlab.nl/w/images/a/a0/Arduino_KY-017_Mercury_open_optical_module.PNG|
Датчик температуры KY-028|Этот модуль имеет два выхода – цифровой и аналоговый. На плате имеется 2 светодиода – индикации питания и индикации выхода с компаратора. Построечным резистором можно изменять чувствительность датчика|Измеряет температуры|https://tkkrlab.nl/w/images/2/2c/KY013.jpg|
Датчик температуры KY-001|Собран на цифровом сенсоре DS18B20, напряжение питания от 3.0 V до 5.5 V. Измеряемая температура -55 ° C до 125 ° C, по Фаренгейту — 67 ° F до 257 ° F. В диапазоне от -10 °C до 85 ° C точность измерения ± 0.5 ° C. Время измерения не более 750 миллисекунд. Каждый DS18B20 имеет уникальный номер, что позволяет подключить к одной шине большое количество датчиков|Измеряет температуры|https://tkkrlab.nl/wiki/Arduino_KY-001_Temperature_sensor_module|
Датчик температуры и влажности KY-015|напряжение питания, В: 3.3…5 выход: цифровой диапазон измерения влажности, % RH: 20-90 диапазон измерения температуры, ℃: 0…50 точность измерения влажности, % RH: / – 5 точность измерения температуры, ℃: / – 2 разрешающая способность при измерении влажности, % RH: 1 разрешающая способность при измерении температуры, ℃: 1 долгосрочная стабильность, % RH / год: < ± 1 подключение левый пин S --> к выводу 10 ардуино Правый пин GND Средний пин 5 |Измеряет температуры и влажность|https://tkkrlab.nl/wiki/Arduino_KY-015_Temperature_and_humidity_sensor_module|
Датчик звука KY-037|Плата с большим микрофоном, имеет 2 выхода: цифровой и аналоговый AO, аналоговый выход – сигнал напрямую с микрофона DO, цифровой выход – при превышении порога срабатывания на выходе 1. Чувствительность срабатывания регулируется подстроечным Резистором На плате два светодиода – один при подаче питания, второй при срабатывании цифрового выхода|Срабатывает при обнаружения звука|https://tkkrlab.nl/wiki/Arduino_KY-037_Sensitive_microphone_sensor_module|
Датчик металла KY-036|На плате два светодиода – питание и срабатывание датчика|сенсорный модуль имеет металлический контакт для определения касания человека.|https://tkkrlab.nl/wiki/Arduino_KY-036_Metal_touch_sensor_module|
Датчик сердцебиения KY-039|состоит из инфракрасного светодиода (LED) и фототранзистора, с помощью которых можно измерять пульс в пальце. Монитор сердечного ритма работает следующим образом: палец должен быть расположен между IR светодиодом и фототранзистором, который получает поток инфракрасного излучения. Когда в пальце пульсирует кровь — сопротивление фототранзистора меняется. При измерениях пульса необходимо чтобы фототранзистор был защищен от попадания прямого солнечного или искусственного света для исключения нежелательных помех.| измерять пульс в пальце|https://tkkrlab.nl/wiki/Arduino_KY-039_Detect_the_heartbeat_module|
Датчик пламени KY-026|Этот модуль имеет два выхода – цифровой и аналоговый. На плате имеется 2 светодиода – индикации питания и индикации выхода с компаратора. Построечным резистором можно изменять чувствительность датчика.|датчик пламени реагирует на инфракрасное излучение и наиболее чувствителен к длинам волн от 760 нм до 1100 нм. Этот модуль имеет два выхода – цифровой и аналоговый. На плате имеется 2 светодиода – индикации питания и индикации выхода с компаратора. Построечным резистором можно изменять чувствительность датчика.|https://tkkrlab.nl/wiki/Arduino_KY-026_Flame_sensor_module|
Геркон KY-021|Напаян подтягивающий резистор. Подключаем к контактам и – питание, средний вывод – выход кнопки. Работаем как с обычной кнопкой.|Контакт, срабатывающий при поднесении к нему магнита.|https://tkkrlab.nl/wiki/Arduino_KY-021_Mini_magnetic_reed_modules|
Магнитный датчик KY-003|Собран на микросхеме 44E.Если магнитное поле отсутствует, на выходе S HIGH если магнитное поле в наличии – на выходе сигнал LOW и светодиод на датчике загорается. Чувствителен к полярности магнитного поля.|Контакт, срабатывающий при поднесении к нему магнита.|https://tkkrlab.nl/wiki/Arduino_KY-003_Hall_magnetic_sensor_module|
Магнитный датчик KY-035|На выходе аналоговый сигнал, пропорциональный напряженности магнитного поля|Измерения магнитного поля|https://tkkrlab.nl/wiki/Arduino_KY-035_Class_Bihor_magnetic_sensor|
Датчик магнитного поля KY-025|красный светодиод на плате при замыкании загорается в отличие от модуля с простым герконом у этой платы 4 вывода, на борту есть компаратор и светодиод.|Измерения магнитного поля|https://tkkrlab.nl/wiki/Arduino_KY-025_Reed_module|
Датчик магнитного поля KY-024|Датчик имеет и цифровой и аналоговый выходы. На плате светодиод, который загорается при детектировании магнитного поля.|Измерения магнитного поля|https://tkkrlab.nl/wiki/Arduino_KY-024_Linear_magnetic_Hall_sensors|
Инфракрасный датчик приближения KY-033|При приближении препятствия срабатывает датчик, на выходе 1 и загорается светодиод на плате||https://tkkrlab.nl/wiki/Arduino_KY-033_Hunt_sensor_module|
Модуль световых эффектов “магическая чашка” KY-027|Светодиод|Индикация|https://tkkrlab.nl/wiki/Arduino_KY-027_Magic_light_cup_module|
Датчик угла поворота (энкодер) KY-040|По этому коду можно определить направление вращения. На полный оборот приходится 24 импульса. Помимо этого нажатие на ручку вызывает срабатывание кнопки.|Енкодер выдает при вращении двоичный код на двух выходах.|https://tkkrlab.nl/wiki/Arduino_KY-040_Rotary_encoder_module|
Датчик для избегания препятствий KY-032| Модуль KY-032 используется в качестве датчика препятствия. - Рабочая частота приемника: 38 kHz. - Рабочее напряжение - 3,3В/5В. - Рабочий ток - 20мА. - Имеет отдельный вход (EN) для включения (0) или отключения (1) датчика (для активации этого входа необходимо снять перемычку на плате). - Выходной сигнал: уровень ТТЛ (низкий уровень - есть препятствие, нет препятствия - высокий). - Эффективный угол: 35 °. - Рабочая частота передатчика: регулируется потенциометром. - Расстояние обнаружения от 2см. до 40см.|используется в качестве датчика препятствия.|https://tkkrlab.nl/wiki/Arduino_KY-032_Obstacle_avoidance_sensor_module|
Датчика звука KY-038|Плата с маленьким микрофоном, имеет 2 выхода: цифровой и аналоговый AO, аналоговый выход – сигнал напрямую с микрофона DO, цифровой выход – при превышении порога срабатывания на выходе 1. Чувствительность срабатывания регулируется подстроечным Резистором На плате два светодиода – один при подаче питания, второй при срабатывании цифрового выхода|Обнаружение звука|https://tkkrlab.nl/wiki/Arduino_KY-038_Microphone_sound_sensor_module|
Лазерный модуль KY-008|Параметры: 30 mA при 5 V Подключение пин — = GND Pin = 5V|Излучает лазерный луч|https://tkkrlab.nl/wiki/Arduino_KY-008_Laser_sensor_module|
Реле KY-019|Используется для коммутации нагрузки с большим напряжением или током. Например лампы|Преобразование напрежение и тока|https://tkkrlab.nl/wiki/Arduino_KY-019_5V_relay_module|
Джойстик KY-023|Двухосевой аналоговый джойстик с кнопкой|Для управления|https://tkkrlab.nl/wiki/Arduino_KY-023_XY-axis_joystick_module|
